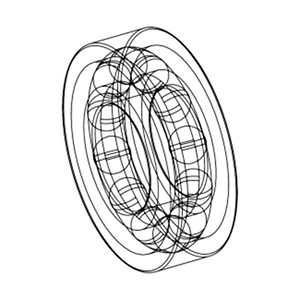

Rillenkugellager sind vielseitig verwendbare, selbsthaltende Lager mit massiven Außenringen, Innenringen und Kugelkränzen. Diese einfach aufgebauten, im Betrieb unempflindlichen und wartungsfreundlichen Produkte gibt es einreihig und zweireihig sowie offen und abgedichtet.

Wegen ihres niedrigen Reibungsmomentes eignen sich die Rillenkugellager für hohe Drehzahlen. Durch die Laufbahngeometrie und die Kugeln nehmen Rillenkugellager neben radialen Belastungen auch Axiallasten in beiden Richtungen auf.

Schrägkugellager gibt es in Ein- und zweireihiger Ausführung. Einreihige Schrägkugellager sind selbsthaltende Baueinheiten mit massiven Außen- und Innenringen und Kugelkränzen mit Polyamid-, Blech-, oder Messingkäfigen. Die Lager gibt es offen und abgedichtet. Ihre Winkeleinstellbarkeit ist sehr gering. Einreihige Schrägkugellager nehmen hohe radiale und einseitig axiale Kräfte auf. Zur axialen Gegenführung ist ein zweites Lager notwendig, das spiegelbildlich angeordnet wird.

Zweireihige Schrägkugellager nehmen hohe radiale und beidseitig axiale Belastungen auf. Sie eignen sich besonders für Lagerungen, bei denen eine starre axiale Führung gefordert ist.

Spindellager sind einreihige Schrägkugellager, bestehend aus massiven Außen- und Innenringen und Kugelkränzen mit Massiv-Fensterkäfigen. Sie sind nicht zerlegbar. Die Lager gibt es offen und abgedichtet.
Sie eignen sich besonders für Lagerungen mit höchsten Anforderungen an die Führungsgenauigkeit und Drehzahleignung.
Die Lager nehmen zusätzlich zu den radialen Kräften auch axiale Kräfte in einer Richtung auf. Spindellager, die in O- oder X-Anordnung eingesetzt sind, nehmen Axialkräfte in beiden Richtungen und Momente auf.

Vierpunktlager gehören zu den einreihigen Schrägkugellagern und benötigen dadurch in axialer Richtung deutlich weniger Bauraum als zweireihige Ausführungen. Die Lager bestehen aus massiven Außenringen, geteilten Innenringen und Kugelkränzen mit Messing- oder Polyamidkäfigen. Durch die Ausbildung der Wälzkörper-Laufbahnen mit ihren hohen Laufbahnschultern, dem Druckwinkel von 35 Grad und die große Anzahl der Wälzkörper sind Vierpunktlager sehr tragfähig. Sie nehmen hohe axiale Kräfte in beiden Richtungen sowie geringe radiale Belastungen auf.

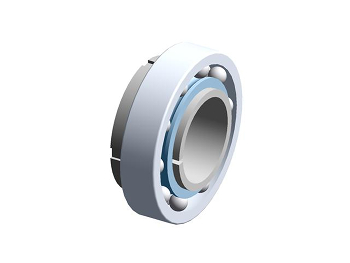

Pendelkugellager sind zweireihige, selbsthaltende Baueinheiten, bestehend aus Außenringen mit hohlkugeliger Laufbahn, Innenringen mit zylindrischer oder kegeliger Bohrung und Kugelkränzen. Die Lager gibt es offen und abgedichtet. Pendelkugellager nehmen zusätzlich zu den radialen Kräften auch axiale Kräfte in beiden Richtungen auf.

Einreihige Zylinderrollenlager mit Käfig sind Einheiten, die aus massiven Außen- und Innenringen und Zylinderrollenkränzen bestehen.
Die Zylinderrollenlager sind sehr steif, radial hoch beslastbar und durch den Käfig für höhere Drehzaheln geeignet als vollrollige Ausführungen

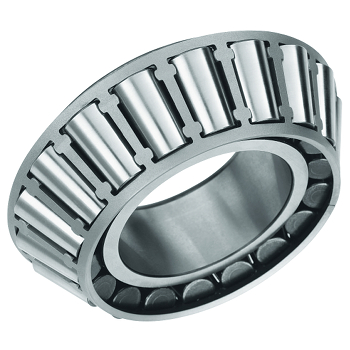

Kegelrollenlager bestehen aus massiven Außen- und Innenringen mit kegeligen Laufbahnen und Kegelrollen mit Käfigen aus gepresstem Stahlblech. Die Lager sind nicht selbsthaltend. Dadurch kann der Innenring mit den Rollen und dem Käfig getrennt vom Außenring eingebaut werden.
Kegelrollenlager nehmen hohe radiale und einseitig axiale Belastungen auf.

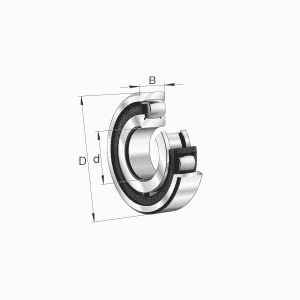

Tonnenlager sind einreihige, winkeleinstellbare Rollenlager. Sie bestehen aus massiven Außenringen mit hohlkugeliger Laufbahn, massiven Innenringen mit zwei Borden und zylindrischer oder kegeliger Bohrung sowie Tonnenrollen mit Käfigen. Die Lager sind nicht zerlegbar. Tonnenlager sind besonders geeignet, wenn hohe radiale Belastungen stoßartig auftreten und Fluchtungsfehler ausgeglichen werden müssen. Ihre axiale Tragfähigkeit ist gering.
Tonnenlager sind nicht abgedichtet und nicht befettet, sie können mit Öl oder mit Fett geschmiert werden.

Pendelrollenlager sind zweireihige, selbsthaltende Baueinheiten, bestehend aus massiven Außenringen mit hohlkugeliger Laufbahn, massiven Innenringen sowie Tonnenrollen mit Käfigen.
Die Innenringe haben zylindrische oder kegelige Bohrungen.
Die symmetrischen Tonnenrollen stellen sich auf der hohlkugeligen Außenring-Laufbahen zwanglos ein. Dadurch werden Wellendurchbiegungen und Fluchtungsfehler der Lagersitzstellen ausgeglichen.
Pendelrollenlager nehmen hohe radiale und beidseitig axiale Belastungen auf. Sie sind für höchste Tragfähigkeit ausgelegt und durch die maximale Anzahl der großen unn besonders langen Tonnenrollen auch für schwerste Beanspruchung geeignet.

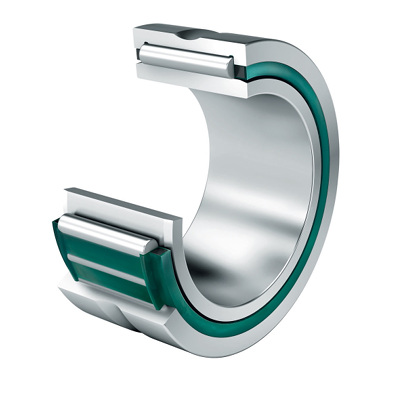

Nadellager sind radial niedrig bauende, sehr tragfähige Wälzlager und eignen sich besonders für Konstruktionen mit begrenztem radialen Bauraum. Die Lager gibt es ohne und mit Innenring sowie abgedichtet und offen.

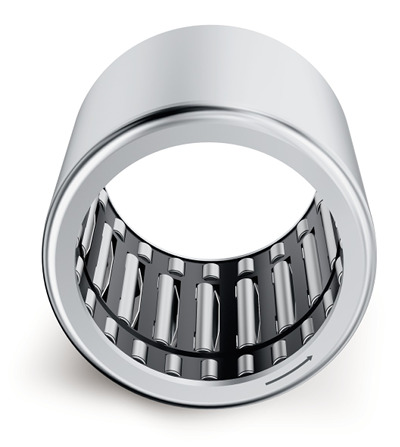

Hülsenfreiläufe sind Einwegkupplungen, bestehend aus dünnwandigen, spanlos geformten Außenringen mit Klemmrampen, Kunststoffkäfigen, Andruckfedern und Nadelrollen. Sie übertragen Drehmomente in einer Richtung und sind radial raumsparend. Die Freiläufe gibt es ohne und mit Lagerung.
Hülsenfreiläufe sind sehr schaltgenau, da durch die Einzelanfederung der Nadelrollen der ständige Kontakt zwischen Welle, Nadelrollen und Klemmrampen gesichert ist. sie erlauben hohe Schaltfrequenzen durch ihre geringe Masse und das damit verbundene, niedrige Trägheitsmoment der Klemmelemente. Außerdem haben sie nur ein geringes Leerlauf-Reibungsmoment.

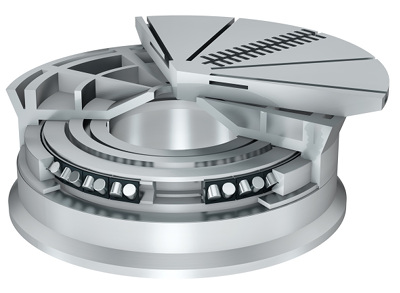

Kreuzrollenlager SX sind Lager für Genauigkeitsanwendungen, die in ihren Abmessungen der ISO-Maßreihe 18 nach DIN 616 entsprechen. Sie bestehen aus Außenringen, Innenringen, Wälzkörpern und Kunststoff-Distanzstücken. Der Außenring ist gesprent und mit drei Halteringen zusammengehalten.

Kurvenrollen bestehen aus dickwandigen Außenringen mit profilierter Mantelflächen, massiven Rollenzapfen mit Befestigungsgewinde, Anlaufscheiben und Nadelkränzen bzw. vollrolligen oder vollnadeligen ein- oder zweireihigen Wälzkörpersätzen.
Sie nehmen hohe radiale Belastungen sowie axiale Lasten aus geringeren Fluchtungsfehlern und Schräglauf auf und sind für Kurvengetriebe, Führungsbahnen, Förderanlagen usw. geeignet.
Die Lager gibt es in mehreren Ausführungen sowie ohne und mit Exzenter.

Laufrollen sind selbsthaltende, ein- oder zweireihige Baueinheiten mit besonders dickwandigen Außenringen. Diese Lager nehmen neben hohen radialen Kräften auch axiale Kräfte in beiden Richtungen auf. Die Mantelfläche der Außenringe ist ballig oder zylindrisch. Ausführungen mit balliger Mantelfläche werden eingesetzt, wenn Schiefstellungen gegenüber der Laufbahn auftreten und Kantenspannungen vermieden werden müssen. Die Laufrollen gibt es mit Innenring, mit Zapfen und mit Kunststoffmantel am Außenring.

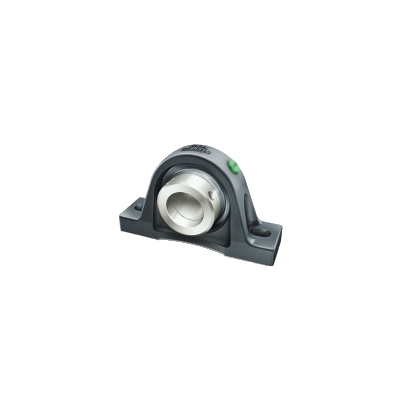

Spannlager und Gehäuseeinheiten aus Grauguss, Stahlblech und Kunststoff werden je nach Kraftwerkstyp und individueller Konstruktion zum Lagern der Elevationsachse in einachsigen Nachführsystemen eingesetzt. Die Lager gibt es in verschiedenen korrosionsgeschützten Ausführungen, beispielswiese mit Corrotect®-Beschichtung. INA-Spannlager und -Gehäuseeinheiten sind mit besonders korrosions- und alterungsbeständigem Lithiumseifenfett gefüllt. Sie sind auch mit Vier- und Sechskantbohrung verfügbar. Zur vereinfachten Montage sind Gehäuse auch in geteilter Ausführung erhältlich und mit verschiedensten Gleitlagern einsetzbar.

Kettenspannräder sind Kettenführungs- und Umlenkeinheiten für Hülsen- und Rollenketten. Sie gleichen betriebsbedingte Längungen der Ketten aus und verbessern die Laufruhe bei hohen Belastungen und Geschwindigkeiten.

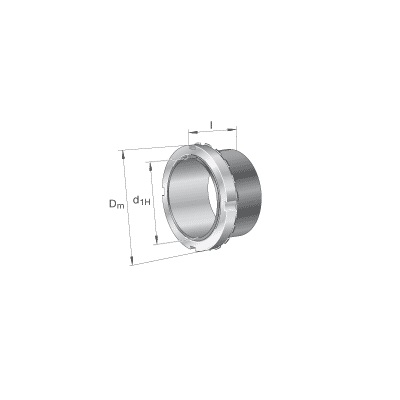

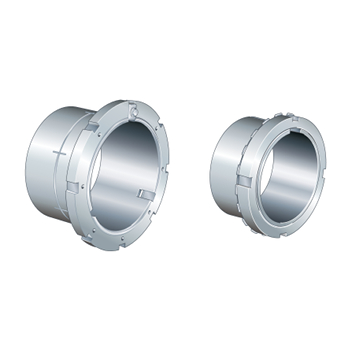

Zur Befestigung der Lager mit kegeliger Bohrung auf zylindrischem Wellenzapfen sind montagefreundliche, betriebssichere Spann- und Abziehhülsen geeignet. Mit Nut- oder Wellenmuttern befestigt man Lager auf Wellen oder Spannhülsen. Gegen selbsttätiges Lösen der Nutmuttern werden Sicherungbleche oder Sicherungsbügel verwendet. Die Sicherung der Wellenmuttern erfolgt durch Kraftschluss.

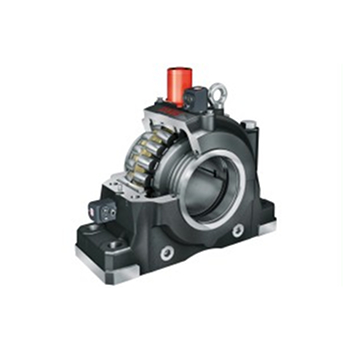

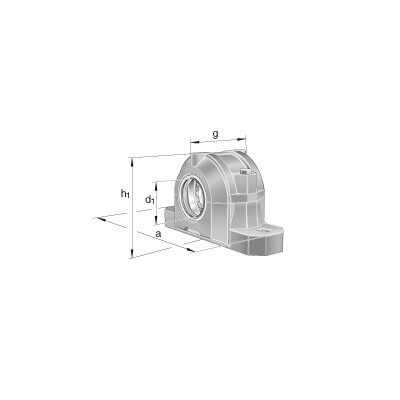

FAG-Gehäuse und die zugehörigen Lager bilden Lagerungseinheiten, die sich in Maschinen, Anlagen und Geräten bewähren. Die Gehäuse werden überwiegend aus Grauguss hergestellt. (Stahlguss und Sphäroguss auf Anfrage). Da die Lager meist mit Fett geschmiert werden und die Erstfüllung lange vorhält, haben die meisten Gehäuse keine Nachschmierbohrungen. Es sind jedoch Angüsse oder Markierungen vorhanden, so dass im Bedarfsfall Schmierbohrungen angebracht werden können. Bei Nachschmierung sicherstellen, dass überschüssiges Fett austreten kann. Die Lagersitzstellen im Gehäuse sind in der Regel so bearbeitet, dass die Lager verschiebbar sind, also als Loslager wirken. Festlagerungen erhält man durch Einlegen von Festringen, wenn diese in den Tabellen aufgeführt sind. Festringe müssen eigens bestellt werden. Gehäuse ohne Festringe werden in Loslagerausführung (L) oder Festlagerausführung (F) geliefert.

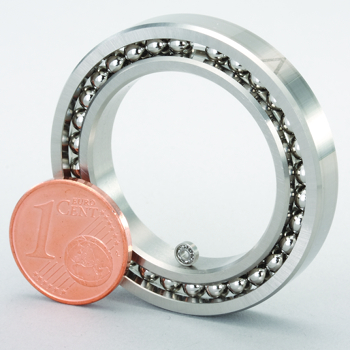

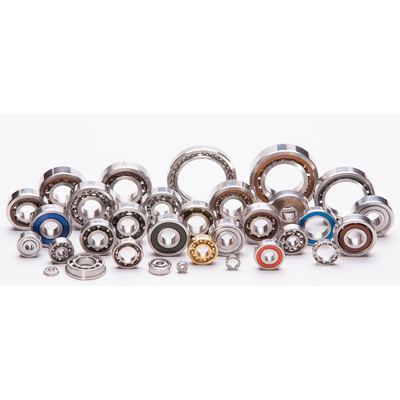

Für hochpräzise Anwendungen bei kleinstem Bauraum bedarf es oftmals winziger Miniaturlager. Von der Luft- und Raumfahrt, über die Medizintechnik und Lebensmittelindustrie, bis hin zur Freizeit gibt es immer wieder spezielle Anforderungen bei denen qualitativ hochwertige Miniaturwälzlager benötigt werden.

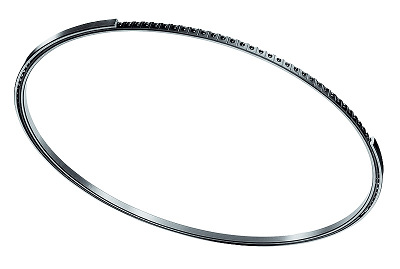

Dünnringlager sind hochpräzise, geräuscharm und sehr tragfähig. Diese Kugellager gibt es in drei verschiedenen Baufomen mit extrem kleinem, überwiegend quadratischem Querschnitt. Der Querschnitt bleibt innerhalb einer Baureihe auch bei größeren Durchmessern der Welle und der Gehäusebohrung konstant. Deshalb werden die Lager auch Constant Section (CS) bezeichnet. Diese Besonderheit unterscheidet Dünnringlager von herkömmlichen Lagern, die in ISO-Reihen genormt sind. Stufenweise kann so ein größerer Querschnitt gewählt und somit ein höher belastbares Lager eingesetzt werden, ohne dass der Wellendurchmesser dazu geändert werden muss. Mit Dünnringlagern lassen sich somit extrem leichte und bauraumkleine Konstruktionen verwirklichen.

Wir bieten Ihnen ein umfangreiches Programm an wartungsfreien Gelenklagern nach DIN ISO 12240. Verschiedene Gleitschichten sorgen dafür, dass wir Ihnen für nahezu jede Anwendung ein optimal auf die Betriebsbedingungen abgestimmtes Lager anbieten können.

Gelenklager mit ELGOGLIDE®:
Unter dem Namen ELGOGLIDE® führen wir leistungsstarke, wartungsfreie Gleitwerkstoffe auf der Basis von PTFE-Gewebe. Sie eignen sich für Flächenpressungen von 1 bis 300 N/mm2 dynamisch und empfehlen sich besonders für Anwendungen, bei denen minimale Reibung gefordert ist.

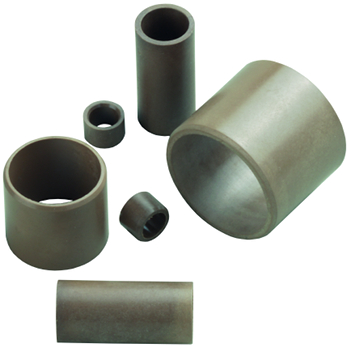

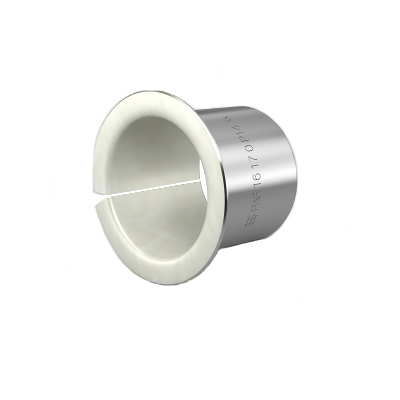

Die KS PERMAGLIDE® Gleitlager gibt es in einer wartungsfreien und einer wartungsarmen Ausführung. Bei der Werkstoffgruppe P1 (wartungsfreie Werkstoffe) werden Festschmierstoffe in der Kunststoffmatrix verwendet, die den Einsatz ohne Öl- oder Fettschmierung ermöglichen. Für Aufgaben die nicht mit Produkten aus wartungsfreien Materialien gelöst werden können, gibt es wartungsarme P2-Werkstoffe.

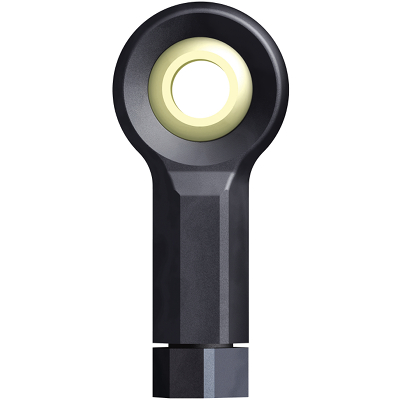

Keine Schmierung und Reduzierung von Wartungsarbeiten, dabei Kosten senken und die Lebensdauer erhöhen, alles ab Lager und schnell lieferbar - das ist die Kernidee der iglidur® Polymergleitlager. Der igubal® Gelenkkopf kann ohne Probleme auch in rauer Umgebung eingesetzt werden. In feuchter oder nasser Umgebung sind die Lager korrosionsbeständig, sowie beständig gegen schwache Säuren und Laugen.
